深入解析SPI通信：高速全双工，如何连接微控制器与万千外设？启明云端乐鑫代理
你是否曾好奇，手机触摸屏如何灵敏响应，温度传感器数据如何被读取，或是存储芯片如何快速读写？其背后，往往离不开一种高效而常见的通信协议——SPI。本期启明云端一起揭开SPI的神秘面纱。
什么是SPI
SPI（Serial Peripheral Interface，串行外设接口）最早由摩托罗拉公司推出，是一种同步、全双工、高速的串行通信协议。它专为微控制器与外设芯片之间的短距离数据交换设计，凭借其简洁高效的特性，已成为嵌入式领域最常用的通信接口之一。
SPI是如何工作的
1
主从模式：一主多从
SPI采用主从式架构：
主设备（通常是MCU）控制通信时序，发起传输并生成时钟。
从设备（如传感器、存储器等）响应主设备的指令。
2
四线制基础

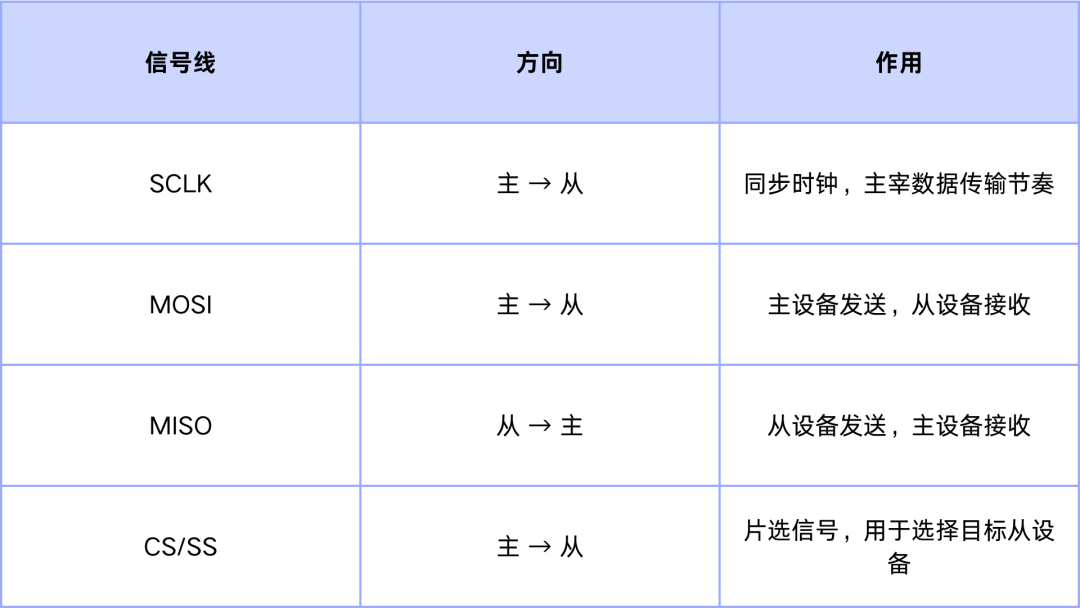

SPI通信至少需要4条信号线，MISO（主设备数据输入）、MOSI（主设备数据输出）、SCLK（时钟）和CS/SS（片选）。
三、四种工作模式：时钟极性与相位
SPI有四种工作模式（Mode 0、Mode 1、Mode 2、Mode 3），这些模式定义了数据采样的时机和极性。不同模式下，时钟相位和极性可能会有所不同，需要在通信过程中正确匹配。
SPI的优缺点
1
优点
高速传输：通常可达10 Mbps以上，甚至更高。
全双工通信：可同时收发，效率更高。
硬件简单：仅需4线，节省引脚与PCB空间。
2
缺点
距离限制：SPI通信一般用于设备内部或近距离通信，不适合长距离传输。
安全性：SPI通信的安全性依赖于具体应用，可能容易受到干扰或攻击。
SPI典型应用场景
SPI凭借其高速稳定的特性，活跃于各类嵌入式系统中：
存储器：EEPROM、Flash、SD卡（SPI模式）
显示模块：LCD、OLED屏幕驱动
传感器：温度、湿度、加速度计、陀螺仪
数据转换器：ADC（模数转换）、DAC（数模转换）
无线模块：Wi-Fi、蓝牙、LoRa等芯片常通过SPI与主控通信
