DIY小型激光切割机电控板开源项目介绍

40mm 窄板塞进 4020 铝型材，ESP32 加双 TMC2130，SD 卡脱机就能跑。

做 DIY 激光雕刻机的玩家，大概率都被同一个问题卡过：电控板太大，装不进机架。

常规控制板宽度动辄五六十毫米，而激光机常用的 4020 铝型材槽位有限，要么外挂一块突兀的板子，要么得重新设计机架结构。本来图的是省钱省事，结果在「怎么装上去」这一步先耗掉一晚上。

今天介绍的开源项目，把这步给省了：一块40mm 窄板，直接卡进 4020 铝型材，ESP32 主控 + 双 TMC2130 步进驱动，SD 卡脱机跑 G 代码，适配 Fluid‑NC 固件开箱即用。

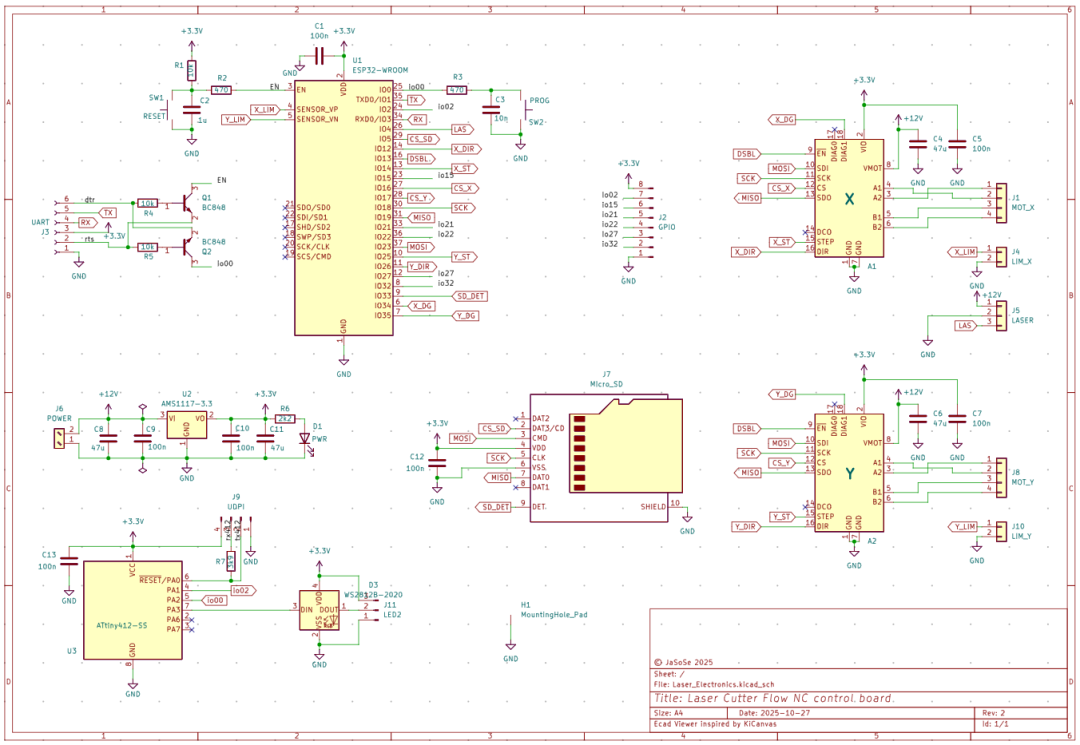

整套硬件基于 KiCad 9 设计，原理图、PCB、BOM、Gerber 全开放，拿到就能直接发厂打板。

01项目概述：40mm 窄板，解决装不上的痛点

这是一套面向 DIY 小型激光雕刻、切割设备的开源电控硬件方案，硬件完全基于 KiCad 设计，专门适配Fluid‑NC开源 CNC 固件。

项目核心目标很直接：把控制板整体宽度压缩到 40mm 以内，能直接固定在激光设备常用的4020铝型材上，解决传统主控板体积大、整机安装不便的问题。

「爱好者的痛点往往不是不会做，而是做出来的东西装不进现成的机架。40mm 窄板，就是奔着这个问题去的。」

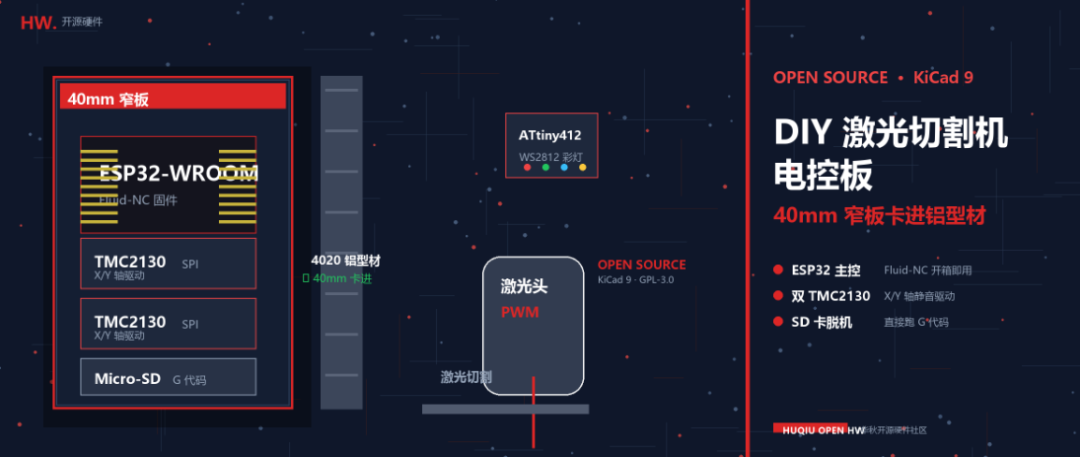

02硬件架构：ESP32 + 双 TMC2130 + SD 脱机

主控与运动控制

电路板以ESP32‑WROOM作为主控制器，运行 Fluid‑NC 固件，实现运动控制、激光功率调制、G 代码解析等核心功能。

板载两路 TMC2130 SPI 模式步进电机驱动，可驱动 X、Y 两轴运动。TMC2130 支持静音运行、电流配置，对 DIY 激光机的运动稳定性很关键。

激光输出与脱机加工

支持激光 PWM 功率输出，搭配 Micro‑SD 卡插槽，可脱机读取 SD 卡内的 G 代码运行加工任务，不需要电脑持续联机。

辅助处理器（选配）

板上增设一颗ATtiny412辅助处理器，驱动WS2812彩色 LED，做设备运行状态的可视化提示。这个辅助单元是选配功能——就算不焊这颗芯片，主控板依然能完整跑激光切割、雕刻的全部功能。

！烧录注意：ESP32 程序需通过外接 USB‑UART 串口适配器烧录，必须输出 3.3V 电平，禁止用 5V 供电，否则会烧毁芯片。

03六大项目亮点

1超窄紧凑设计。板宽压到 40mm 以内，直接卡进 4020 铝型材，解决常规控制板体积大、安装困难的痛点。

2成熟固件适配。硬件针对Fluid‑NC开发，直接支持 G 代码解析、激光 PWM 调制、SD 卡脱机运行，无需复杂固件移植。

3高性能步进驱动。两路 TMC2130 SPI 驱动 X/Y 轴，静音运行、电流可配置，运动更稳。

4模块化可取舍。ATtiny412 辅助 MCU 属选配，不焊也不影响整机运动与激光加工，给制作者留足成本取舍空间。

5完整开源生产资料。基于 KiCad 9，原理图、PCB、BOM、Gerber 全提供，拿到即可发厂打板。

6脱机加工能力。自带 Micro‑SD 插槽，读卡跑 G 代码，脱离电脑也能独立完成加工。

04应用场景

这套硬件主要服务于爱好者自制的小型激光雕刻机、微型激光切割机。

1二维轨迹运动。双 TMC2130 驱动 X/Y 轴，完成平面雕刻切割的路径控制。

2激光功率调节。PWM 输出精确控制激光功率，适配不同材料的雕刻/切割参数。

3脱机加工。SD 卡读 G 代码，脱离电脑独立作业，适合批量重复加工。

窄板型优势让它能适配型材机架，显著降低 DIY 设备的整机装配难度。对硬件工程师而言，这套方案的工程价值在于：用一块板把运动控制、激光调制、脱机运行三个能力串起来，所有图纸源码都能直接 fork 改。

05开源说明与复刻边界

项目基于GPL‑3.0开源协议发布，可自由查阅、修改硬件设计，用于个人 DIY 与二次迭代开发。

复刻路径也很直接：

1下 Gerber 发厂打板。仓库 Gerber 文件夹含光绘与钻孔文件，直接交付 PCB 厂商。

2按 BOM 采购元器件。注意烧录时串口适配器必须 3.3V。

3刷 Fluid‑NC 固件。烧录 ESP32，配置 TMC2130 SPI 参数即可运行。

仓库地址：github.com/serych/Laser_Cutter_Electronics

项目地址：https://p.eda.cn/d-1410187499153653760

如果打算把这套方案做成商业产品，注意 GPL‑3.0 是强 copyleft 协议，二次分发衍生作品同样需要开源。建议先与作者沟通授权边界。尊重开源协议，是工程师社区的基本礼仪。

∞结语

DIY 激光机玩家真正缺的，不是更贵的配件，而是能装进现成机架、开箱即用的电控板。

40mm 窄板卡进 4020 铝型材，ESP32 主控 + 双 TMC2130 驱动，Fluid‑NC 固件开箱即用，SD 卡脱机加工，KiCad 全开源可打板。这五个点各自都不复杂，难的是有人把它们装进一块窄板里，还愿意完整开源。

如果你也在折腾激光雕刻机，或者正被电控板安装问题卡着，欢迎在评论区告诉我们你的装机踩坑经历。点赞最高的选题，下一篇我们接着拆。
