使用Keysight FieldFox D手持频谱仪应对5G外场测试痛点

大家好，还记得和你们聊射频基础知识的李工么，最近，李工也有点犯难。

今天，已经是他在X市郊区5G测试点蹲守的第三天了。

X市郊区的某小区近期频繁出现信号波动，后台监测显示下行速率忽高忽低，部分时段甚至出现掉话现象，初步判断是存在外部无线电干扰。

做过外场测试的工程师都知道，干扰定位耗时且困难，因为干扰信号可能是固定、移动或突发型，也可能仅在特定时段出现。

接到任务后，李工带着手持频谱仪立刻赶赴现场，进行小区信号搜索，希望在仪表界面中能够识别出干扰信号。

李工发现，这个干扰信号有点“难测”，因为它并非持续存在，而是间歇性突发，属于典型的瞬态宽带干扰，信号持续时间极短，且频段覆盖广，恰好落在5G工作的中频段内。

李工手上的手持频谱仪分析带宽有限，对瞬态信号的捕捉能力不足，更关键的是，它无法对现场的宽带 IQ 数据进行完整记录。李工死盯着仪器屏幕三天，但还是没定位出干扰信号的位置和类型。‍

第一天

从早上九点守到下午六点，可那个干扰信号出现了三次，每次都快得让他来不及记录完整的频谱特征，更别说分析信号来源了。

第二天

提前调整仪器参数，将扫频速度调到最快，可依旧收效甚微，干扰信号继续“捉迷藏”。

今天已经是第三天，李工晒着太阳，盯着屏幕上偶尔跳变的杂波，心里十分焦躁。

转机出现

李工，还没找到吗？

还没有，在这守着也只是瞎耗时间。

面对同事的询问，李工叹了口气，就在他准备返回公司，商量是否要调配台式设备到现场时。领导再次给他打来了电话：

李工，公司刚到了一批Keysight FieldFox D 手持频谱仪，专门针对5G外场测试的痛点设计，120MHz分析带宽，支持120MHz宽带IQ数据流盘，可以用它试试。

拿到 FieldFox D 时，李工感觉很熟悉。

便携的机身，重量和传统手持频谱仪相差无几，单手就能握持，且可以支持触摸屏，操作简单，李工立即能够上手使用，并驱车来到测试点。

FieldFoxD搭配地理定位软件、是德科技频谱管理软件（KSMS），可将干扰信号定位精度缩小至100米内，最后几米才需要李工自己确认。

李工将FieldFoxD与手持定向天线连接，指向不同方向即可捕获最强信号，可以持续监测与地理定位，同时将移动硬盘与仪表端口连接，开启120MHz宽带 IQ 数据流盘功能，进行射频信号的搜索和记录。

使用过程中，李工发现这款仪器不仅具备120MHz分析带宽，还具备实时频谱分析能力，针对瞬态信号，只要信号持续时间超过 5.52us，就能100%精准捕捉，不会出现传统仪器 “抓不到、记不全”的问题。

流盘操作也非常简单，短短时间，仪器就完整记录了现场的射频信号数据。李工看了移动硬盘的存储状态，数据完整，传输稳定，没有出现任何卡顿或丢失的情况，便收拾好仪器和移动硬盘，驱车返回公司。

回到公司的实验室，打开空调，李工将移动硬盘中IQ 数据导入 8900VIC 信号分析软件，正交信号（IQ）录制已经完整保存信号的幅度和相位信息，能够还原信号的全部特征，同时，频谱管理软件支持对 IQ 录制数据进行捕获后分析，用户可在统一界面完成信号分类、频谱占用度可视化以及干扰源地理定位。

最后，李工反复查看干扰信号，当天就发现了问题所在。通过 FieldFox D记录的完整数据，并精准分析出了该干扰信号的发射规律、频段范围和功率强度，做出处理报告。

多边形战士！

支持25项测试应用

在使用FieldFox D完美解决测试任务后，李工和仪表厂商详细了解了这款仪表。

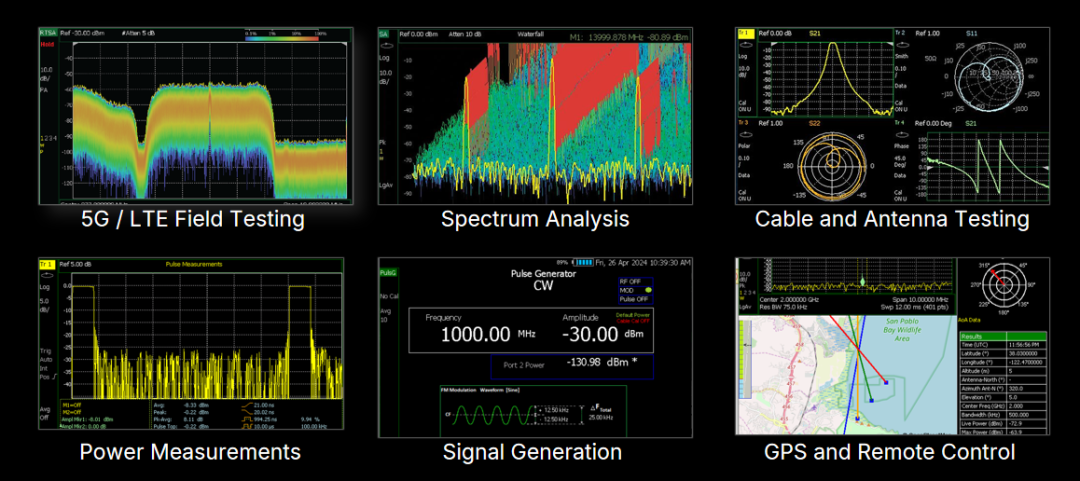

FieldFox D提供 25 余款需许可证密钥激活的软件应用，包括无线与5G 测试、实时频谱分析与干扰排查、线缆与天线测试、功率测量、信号生成、GPS测绘等。

具体来看

无线与5G测试方面

这款手持仪表可现场完成信道扫描、电磁辐射（EMF）暴露测量及OTA测试，更高效、更安全、实时掌握频谱态势。

频谱分析方面

该款仪表具备实时频谱分析与干扰排查功能，能够快速定位并解决问题，最大限度减少停机时间、优化信号质量、保障通信安全。

线缆与天线测试方面

设备内置矢量网络分析仪（VNA）与时域反射仪（TDR），团队无需返回实验室即可验证线缆完整性与天线性能，能够连接稳定可靠、减少返工、故障排查更高效。

在功率测量方面

仪表搭配 USB 传感器，通过内置功率计测量脉冲功率与峰值功率，可以为雷达、通信及电子战（EW）系统提供精准的功率验证。

在信号生成方面

内置脉冲发生器，可生成最高 54 GHz 的连续波（CW），支持调幅 / 调频（AM/FM）、频移键控（FSK）及二进制相移键控（BPSK）调制；并可自定义生成脉冲序列，包括标准脉冲、调频线性调频脉冲、调频三角波、调幅脉冲及用户自定义脉冲序列。可生成连续波（CW）信号，实现全面测试覆盖，满足复杂波形与高频系统测试需求。

在GPS 测绘方面

搭载 GPS 定位与远程控制功能，支持带地理标签的测量与远程诊断，可以保证数据更智能、协作更顺畅、现场作业更高效。

在具体应用场景上，对于当下5G网络采用更宽带宽、可变数据突发与更高阶调制方案，让干扰检测难度大幅增加。是德科技FieldFoxD 实现54 GHz宽频率覆盖，在手持分析仪中提供最大120 MHz实时分析带宽，实现宽带扫描且不漏检干扰源，并具备扫频 FFT 与实时频谱分析（RTSA）能力，可方便快速、可靠检测干扰问题。

对于复杂的、难以迅速定位的外场问题，FieldFox D可以将外场数据便捷存储至移动硬盘或电脑端，将测试数据带回实验室进行问题分析，让“阳光作业”变成“空调作业”。其机身配备的多个高速传输接口，USB C、USB A、2 个 SPE/10GE 以太网口，支持多种数据传输方式，方便数据快速存储。

是德科技KSMS频谱管理软件支持 IQ 录制后的离线分析，用户可在统一界面完成信号分类、频谱占用可视化、干扰源定位。除信号强度测绘外，IQ 数据还支持更精准的测向技术，帮助工程师更可靠地缩小干扰源范围。

该款仪表支持到达时间差（TDoA）、到达角度（AoA）、手动三角定位法等多种测向方法，到达时间差（TDoA）可通过同步接收机测量信号到达各接收机的时间差，结合三角定位法锁定干扰源位置；到达角度（AoA）法可利用定向天线或测向阵列，确定入射信号的传播方向；手动三角定位法可通过在目标区域移动定向天线并扫描，记录信号强度和传播方向，将多个信号矢量叠加后，更精准定位干扰源。

可以将便携式 FieldFox 部署于任意地点（固定站点、车载平台、偏远区域），并通过 KSMS 软件在单一集中化界面完成所有设备的监控与操控。

是德科技频谱管理软件（KSMS），工作频率范围从直流直至54 GHz，支持组网与车载移动部署，用户可快速搭建临时或移动信号监测网络，用于监控射频频谱活动、上报频率分配与使用情况、检测干扰并借助到达时间差（TDOA）与接收信号强度（RSS）技术定位干扰源。

详细了解FieldFox D之后，李工不禁感叹：测试工具在进步，与时俱进才能提高工作效率！
