大功率500KVA三相智能程控变频电源技术方案HJ-53500
一、变频电源技术方案：
1、输入输出完全隔离技术，电源安全可靠；
2、采用SPWM正弦波脉宽调制技术,反应速度快，输出稳定
3、IGBT高频静止逆变，体积小、重量轻、噪音低、效率高；
4、采用独特的瞬时值、有效值双环控制方式，控制精度高，波形品质好，可适应各种负载；
5、大功率IGBT模块及高集成模块驱动电路，运行可靠，过载能力强，损耗低，效率高；
6、适用于阻性、感性、整流性等各种负载；
7、具有过热、过流、短路等异常状况保护功能；
8、具有设置参数记忆功能、快捷键操作；
9、电源电压在线可调，输出频率可设置；
10、三相独立的功率H桥拓扑结构，带三相不平衡负载能力强；
11、多种测试模式，适应各种测试调整

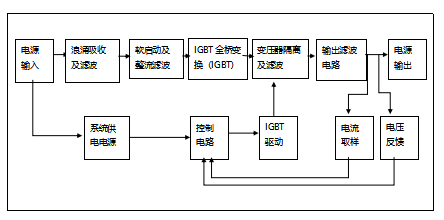

二、变频电源基本原理框图
工作原理
三、技术参数：
| 型号 | HJ-53500 | |
| 容量 | 500KVA | |
输 入 |
相数 | 三相三线+地线 |
| 电压 | 380V±10% | |
| 频率 | 50Hz/60Hz±5Hz | |
交 流 输 出 |
相数 | 三相四线+地线 变压器隔离输出 |
| 输出电压 | 0.1V~520.0V(L -L ) | |
电压稳定度 |
≤±1% | |
| 输出频率 | 45Hz~400Hz | |
频率稳定度 |
≤±0.01% | |
| 源电压效应 | ≤±1% | |
| 波形失真度 | ≤2%（阻性负载） | |
| 波形 | 正弦波 | |
| 负载效应 | ≤±1% | |
| 相位角 | 120°±2° | |
显 示 装 置 |
显示 | 10吋彩色液晶LCD触摸屏 |
| 相电压 | 分辨率0.1V 精度:±0.5%读数+(±0.2%量程) |
|
| 频率 | 分辨率0.1Hz 精度:±0.02%读数 | |
| 电流 | 分辨率0.1A 精度:±0.5%读数+(±0.5%量程) | |
功率 |
分辨率0.01KW 精度:±0.5%读数+(±0.5%量程) | |
| 效率 | ≥85％ | |
| 保护功能 | 输出：过流、短路、过载、过热等保护 | |
| 抗电强度 | 输入、输出 对机壳：AC1500V/1min ,漏电流＜20mA | |
| 绝缘电阻 | 输入、输出 对机壳：≥20M (DC500V) | |
| 使用环境 | 温度：-10℃～45℃ 湿度:10%～90%（25℃，无凝露）、 海波高度≤2000m |
|
| 外形尺寸(W*H*D)㎜ | 2700*2200*1100 | |
| 重量㎏ | 2650KG | |
